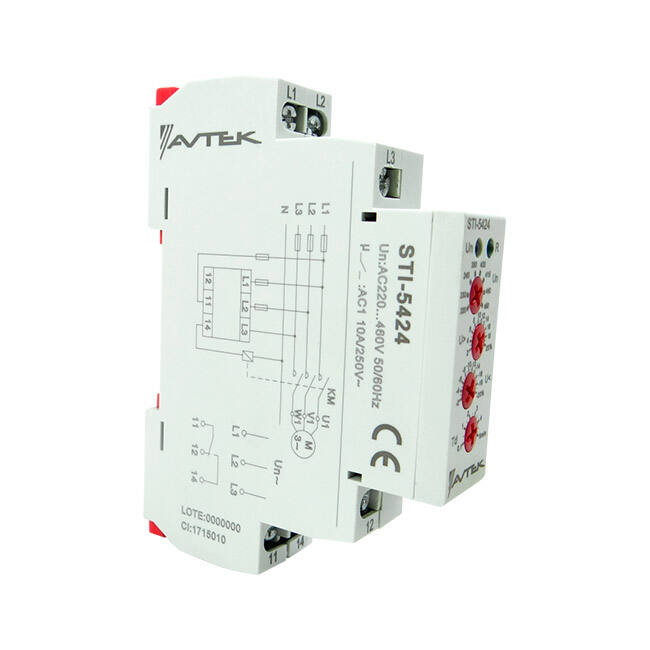

Avtek STI-5424 — Supervisor de voltaje trifásico con ajustes, 220 a 460 VAC, 10 A, riel DIN

Supervisor de voltaje trifásico para motores, tableros eléctricos y A/A comerciales. Detecta pérdida de fase, inversión de fases, desbalance y voltajes fuera de rango, y desconecta la carga mediante un contactor. Ajustes por perillas, voltaje seleccionable de 220 a 460 VAC. 3 años de garantía.

Cantidad

Consultar este producto por WhatsApp

Ficha técnica (PDF)

¿Necesita que lo instalemos?

Marque la opción de instalación al enviar su cotización y un técnico evalúa su proyecto.

Categoría: Protectores de Voltaje
Marca: Avtek

El Avtek STI-5424 monitorea de forma constante el suministro eléctrico trifásico y controla automáticamente la conexión y desconexión de cargas trifásicas a través de un contactor o relé. Protege motores, compresores y equipos industriales de las fallas de red que más los dañan, como la pérdida de una fase o la inversión del orden de fases.

Supervisa el estado de la línea, desconecta automáticamente ante voltajes dañinos y vuelve a conectar cuando el voltaje es seguro. Todos los ajustes se hacen con perillas frontales, sin necesidad de programación.

Es ideal para motores eléctricos, tableros eléctricos, aires acondicionados comerciales, bombas, compresores y equipos industriales trifásicos.

Protege contra fallas eléctricas trifásicas
– Pérdida de fase.
– Inversión de fases.
– Desbalance entre fases (detección a partir del 8 %).
– Voltaje alto.
– Voltaje bajo.

Características
– Fuente de alimentación propia: se alimenta de la misma línea que supervisa.
– Voltaje nominal seleccionable en 8 niveles, de 220 a 460 VAC.
– Perillas de ajuste para voltaje alto, voltaje bajo y tiempo de reconexión.
– Precisión de medición de voltaje mejor al 1 %.
– Indicadores de alimentación (Un) y de estado del relé (R).
– Instalación en riel DIN o sobre cualquier superficie lisa.
– Formato compacto de 18 mm de ancho, ocupa un solo módulo en el riel.

Especificaciones
– Voltaje nominal: 220 a 460 VAC, seleccionable.
– Rango de medición: 176 a 552 VAC.
– Frecuencia: 45 a 65 Hz.
– Detección de desbalance: 8 %.
– Contacto de salida: relé con bornes 11 (común), 12 (normalmente cerrado) y 14 (normalmente abierto), 10 A.
– Conexión de entrada: borneras L1, L2 y L3.
– Montaje: riel DIN EN-IEC 60715.
– Dimensiones: 1,8 x 6,4 x 9 cm.
– Garantía del fabricante: 3 años.

Instalación
El supervisor controla la carga a través de un contactor o relé externo, que se dimensiona según la potencia del motor o equipo. Debe instalarlo un electricista calificado. TEPSA ofrece el servicio de instalación en tableros.
