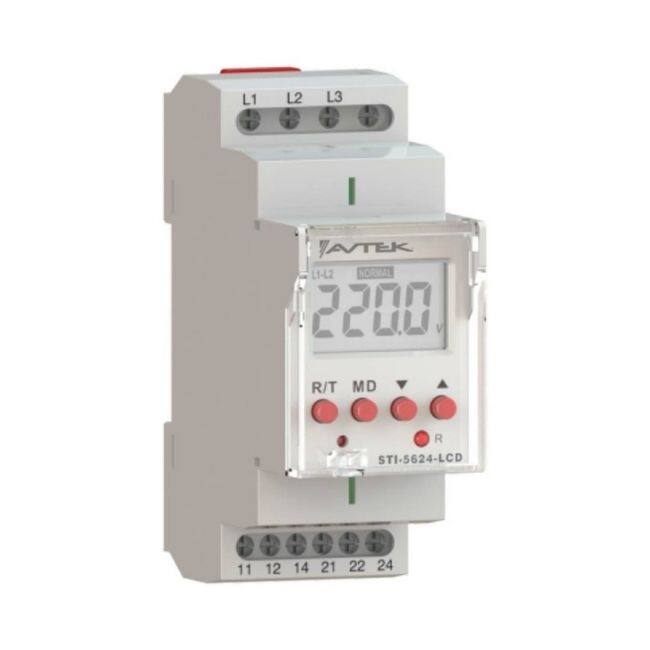

Avtek STI-5624-LCD — Supervisor de voltaje trifásico con pantalla LCD, 220 a 460 VAC, riel DIN
Supervisor de voltaje trifásico con pantalla LCD y medición True RMS para motores, tableros eléctricos y A/A comerciales. Detecta pérdida de fase, inversión de fases, desbalance y voltajes fuera de rango, y desconecta la carga mediante un contactor. Voltaje seleccionable de 220 a 460 VAC.
¿Necesita que lo instalemos?
Marque la opción de instalación al enviar su cotización y un técnico evalúa su proyecto.
- Categoría
- Protectores de Voltaje
- Marca
- Avtek
El Avtek STI-5624-LCD monitorea de forma constante el suministro eléctrico trifásico y controla automáticamente la conexión y desconexión de cargas trifásicas a través de un contactor o relé. Protege motores, compresores y equipos industriales de las fallas de red que más los dañan, como la pérdida de una fase o la inversión del orden de fases.
Supervisa el estado de la línea, desconecta automáticamente ante voltajes dañinos y vuelve a conectar cuando el voltaje es seguro.
Es ideal para motores eléctricos, tableros eléctricos, aires acondicionados comerciales, bombas, compresores y equipos industriales trifásicos.
Protege contra fallas eléctricas trifásicas
– Pérdida de fase.
– Inversión de fases.
– Desbalance entre fases.
– Voltaje alto.
– Voltaje bajo.
Características
– Medición de voltaje True RMS, con error menor al 1 %.
– Pantalla LCD que muestra el estado del sistema y los ajustes de funcionamiento.
– Voltaje nominal seleccionable en 8 niveles: 220, 230, 240, 380, 400, 415, 440 y 460 VAC.
– Rango de medición: 130 a 650 V, 45 a 65 Hz.
– Detección de pérdida de fase al 50 % del voltaje nominal seleccionado.
– Salida por relé con 2 contactos SPDT de 8 A.
– Indicadores de estado del relé y botones de prueba y reinicio.
– Instalación en riel DIN o sobre cualquier superficie lisa.
Especificaciones
– Voltaje de entrada nominal (fase-fase): seleccionable de 220 a 460 VAC.
– Rango de medición: 130 a 650 V.
– Frecuencia: 45 a 65 Hz.
– Relé de salida: 2 contactos SPDT, 8 A AC1, 250 VAC / 24 VDC.
– Grado de protección: IP40 en panel frontal, IP20 en terminales.
– Temperatura de operación: -20 °C a +55 °C.
– Calibre máximo de cable: 2,5 mm² (AWG 12).
– Montaje: riel DIN EN-IEC 60715.
– Dimensiones: 90 x 36 x 64 mm.
– Normas: EN 60255-1, IEC 60947-5-1.
– Garantía del fabricante: 3 años.
Instalación
El supervisor controla la carga a través de un contactor o relé externo, que se dimensiona según la potencia del motor o equipo. Debe instalarlo un electricista calificado. TEPSA ofrece el servicio de instalación en tableros.
