Descripción
SPD Tipo 2
24 V DC
2 Polos (positivo + negativo)
Imax 40 kA
Con señalización remota
24 V DC
2 Polos (positivo + negativo)
Imax 40 kA
Con señalización remota
Resumen

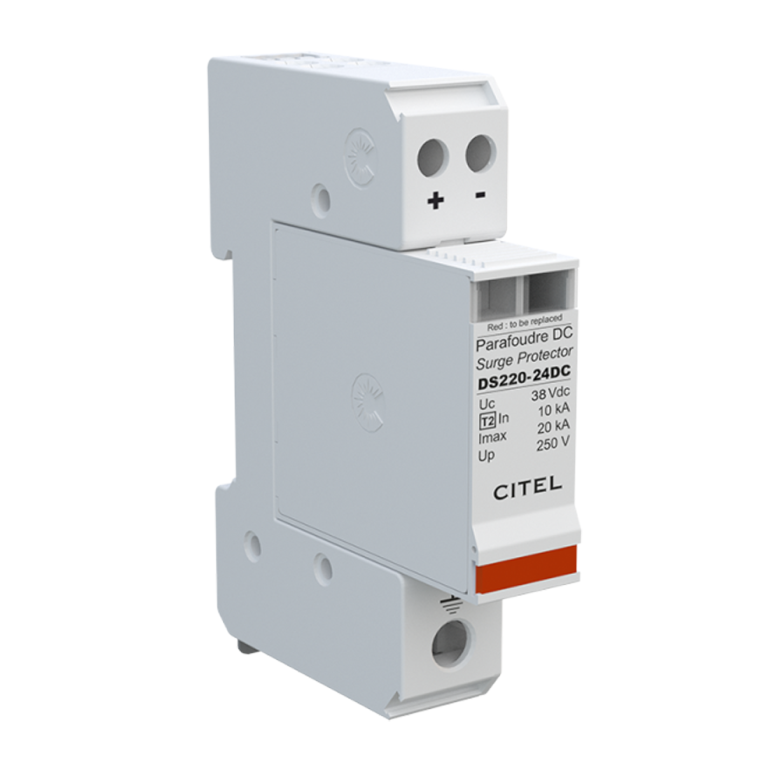

El CITEL DS220S-24DC es un protector de sobretensión diseñado para sistemas de baja tensión en corriente continua. Ofrece protección de dos polos —positivo y negativo— y cuenta con un contacto de señalización remota que permite la integración del estado del SPD en paneles de control, PLC o sistemas de monitoreo.
Beneficios
- Protección Tipo 2 para redes de 24 V DC.
- Contacto de señalización remota para monitoreo en tiempo real.
- Capacidad de descarga de hasta 40 kA.
- Dos polos protegidos: adecuado para sistemas donde se requiere proteger ambas líneas.
- Indicador visual de estado en cada módulo.
- Módulos enchufables que facilitan mantenimiento y reemplazo.
Aplicaciones
Recomendado para sistemas de control industrial, alimentación DC, PLC, telecomunicaciones, bancos de baterías, sistemas redundantes y equipos electrónicos sensibles que requieran protección ante picos de tensión.
Especificaciones técnicas
| Configuración | 2 Polos (DC: + y -) |
|---|---|
| Tipo SPD | Tipo 2 |
| Tensión máxima (Uc) | 24 V DC |
| Corriente nominal (In) | 20 kA (8/20 µs) |
| Corriente máxima (Imax) | 40 kA |
| Nivel de protección (Up) | ≈ 0.7 kV |
| Contacto de señalización | SPDT (normalmente abierto / cerrado) |
| Indicador visual | Estado de los módulos (verde/rojo) |
| Módulos | Enchufables e independientes |
| Montaje | Riel DIN 35 mm |
| Norma aplicable | IEC / EN 61643-11 |
| Temperatura de operación | -40 °C a +85 °C |
Garantía y soporte
Incluye garantía del fabricante y opción de reemplazo de módulos para asegurar continuidad operativa y facilidad de mantenimiento.
Para una instalación segura se recomienda respetar polaridades, minimizar la longitud de cables y verificar la calidad de la puesta a tierra.
*Especificaciones sujetas a cambio sin previo aviso. Confirmar hoja técnica antes de instalar.
