Descripción
SPD Tipo 1+2
1000 V DC
Tecnología VG
Versión “G” reforzada
Aplicación fotovoltaica
1000 V DC
Tecnología VG
Versión “G” reforzada
Aplicación fotovoltaica
Resumen

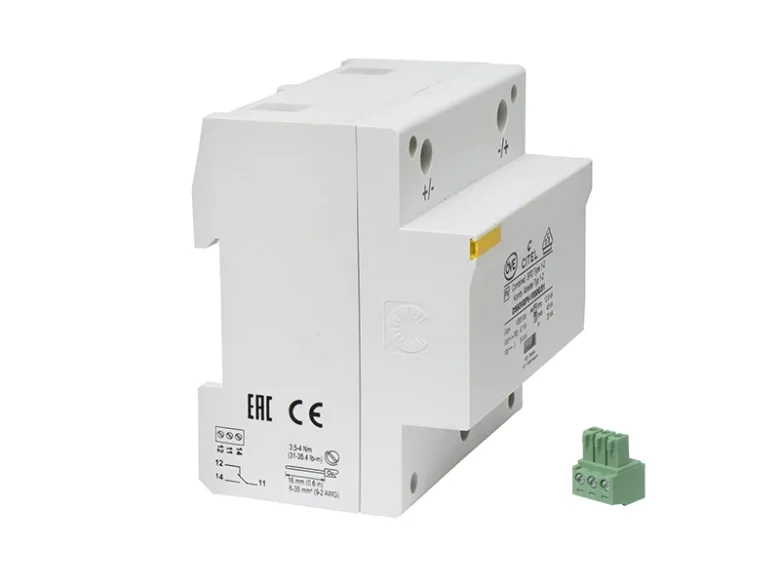

El CITEL DS60VGPV-1000G-51 es un protector de sobretensión de alto rendimiento diseñado para instalaciones fotovoltaicas expuestas a descargas atmosféricas directas o indirectas. Al ser Tipo 1+2 y utilizar tecnología VG, combina una respuesta veloz, alta capacidad de energía y un nivel residual optimizado, protegiendo eficazmente inversores, módulos solares y cajas combinadoras.
Beneficios
- Protección Tipo 1+2 para soportar corrientes de rayo y transientes severos.
- Apto para strings solares de hasta 1000 V DC.
- Tecnología VG reforzada para mayor seguridad y vida útil.
- Configuración de 2 polos: protección simultánea en positivo y negativo.
- Indicador visual de estado para diagnóstico inmediato en campo.
- Módulos enchufables para mantenimiento rápido y seguro.
Aplicaciones
Especialmente diseñado para sistemas fotovoltaicos industriales, comerciales y residenciales, incluyendo strings FV, cajas combinadoras DC, inversores solares de alto voltaje y tableros de protección PV.
Especificaciones técnicas
| Configuración | 2 Polos (DC: + y -) |
|---|---|
| Tipo SPD | Tipo 1+2 (apto para impactos de rayo) |
| Tensión máxima (Uc) | 1000 V DC |
| Corriente de rayo (Iimp) | 25 kA por polo (onda 10/350 µs) |
| Corriente nominal (In) | 20 kA (8/20 µs) |
| Corriente máxima (Imax) | 40 kA |
| Nivel de protección (Up) | ≈ 3.5 kV |
| Tecnología | VG – sin corriente de fuga, versión “G” reforzada |
| Módulos | Enchufables con indicador visual |
| Montaje | Riel DIN 35 mm |
| Normativa | IEC / EN 61643-11 |
| Temperatura de operación | -40 °C a +85 °C |
Garantía y soporte
Incluye garantía del fabricante y módulos reemplazables para mantener la continuidad en sistemas solares críticos.
Para una protección óptima, se recomienda instalar el SPD lo más cerca posible del inversor PV y garantizar una puesta a tierra inferior a 10 Ω.
*Especificaciones sujetas a cambio sin previo aviso. Confirmar ficha técnica antes de instalar.
