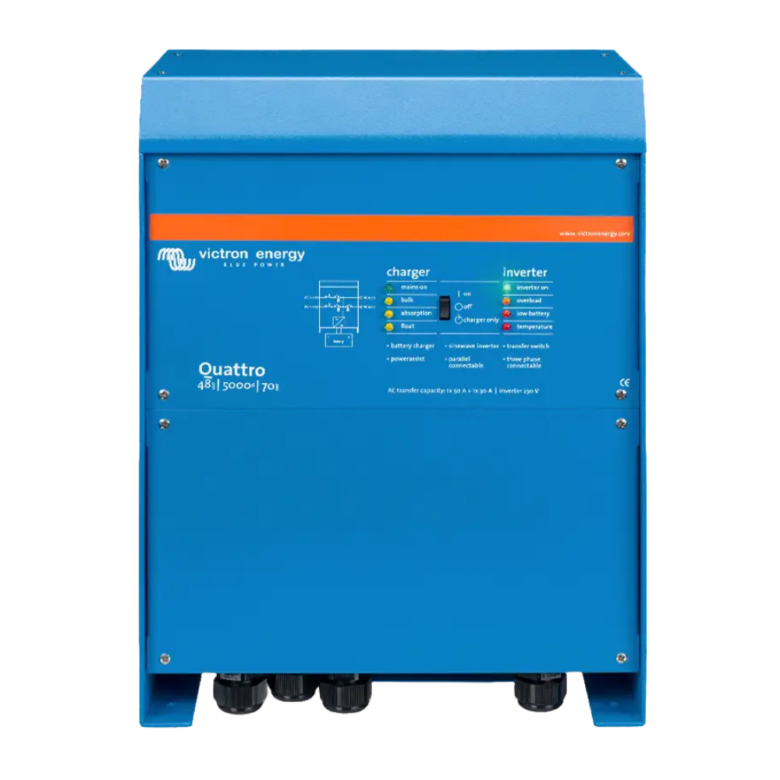

Victron Quattro 48/5000/70-100/100 120V — Inversor/cargador 5000 VA con 2 entradas de CA de 100 A y cargador de 70 A, batería 48 V

El Quattro 48/5000/70-100/100 de Victron Energy es un inversor/cargador de alta potencia para sistemas de 48 V. Reúne en una sola carcasa un inversor de onda senoidal pura de 5000 VA, un cargador de baterías inteligente y dos entradas de CA con conmutador de transferencia integrado.

Dos entradas de CA de 100 A
Se conecta a dos fuentes independientes, por ejemplo la red eléctrica y un generador, o dos generadores, y usa automáticamente la que esté disponible. Cada entrada acepta hasta 100 A, y a cada una se le puede fijar su propio límite de corriente.

Respaldo sin interrupción
Si se va la luz y no hay generador, el inversor toma el suministro en menos de 20 milisegundos, tan rápido que las computadoras y demás equipos electrónicos siguen funcionando sin interrupción.

Dos salidas de CA
La salida principal tiene respaldo con batería. La salida auxiliar, de hasta 50 A, solo funciona cuando hay una fuente de CA, para las cargas que no deben descargar la batería, como un calentador de agua o un aire acondicionado.

Es ideal para respaldo de energía en casas grandes, comercios y oficinas, sistemas con red y generador, sistemas solares híbridos y aislados, y telecomunicaciones.

Características
– Inversor de onda senoidal pura de 5000 VA / 4000 W, con 10 000 W de pico para arrancar motores, compresores y bombas.
– Cargador de 4 etapas con tecnología adaptativa, de hasta 70 A.
– Dos entradas de CA de 100 A con conmutador de transferencia integrado y selección automática de la fuente activa.
– PowerControl: límite de corriente independiente para cada entrada, para no sobrecargar el generador o la red.
– PowerAssist: complementa con la batería la potencia del generador o de la red cuando hay picos de consumo.
– Dos salidas de CA: una con respaldo y una auxiliar de 50 A.
– Modos de ahorro y de búsqueda para reducir el consumo cuando hay poca o ninguna carga.
– Funcionamiento en paralelo, en fase dividida 120/240 V (con 2 unidades) y trifásico (con 3 unidades).
– Compatible con sistemas solares y baterías de litio; 2 puertos de comunicación de uso general.
– 3 relés programables: alarma general, subtensión de batería o arranque de generador.
– Sensor de temperatura de batería incluido.
– Monitoreo y control remoto con un Cerbo GX o Ekrano GX y el portal gratuito VRM; por Bluetooth con la mochila VE.Bus Smart (accesorios que se venden por separado).
– Protegido contra cortocircuito, sobrecarga, tensión de batería alta o baja, temperatura elevada y ondulación excesiva.

Especificaciones
– Tensión de batería: 48 VDC (rango de entrada de 38 a 66 V).
– Salida en modo inversor: 120 VAC ± 2 %, 60 Hz ± 0,1 %.
– Potencia continua: 5000 VA / 4000 W a 25 °C, 3700 W a 40 °C y 3000 W a 65 °C.
– Potencia pico: 10 000 W.
– Eficiencia máxima: 95 %.
– Consumo en vacío: 35 W (30 W en modo ahorro y 15 W en modo búsqueda).
– Cargador: hasta 70 A; absorción 57,6 V, flotación 55,2 V, almacenamiento 52,8 V.
– Entradas de CA: 2 x 100 A, de 90 a 140 VAC, 55 a 65 Hz.
– Salida auxiliar: 50 A.
– Temperatura de trabajo: -40 a +65 °C, refrigerado por ventilador.
– Carcasa de aluminio, grado de protección IP21.
– Conexión de batería: cuatro pernos M8. Conexión CA: pernos M6.
– Peso: 30 kg.
– Dimensiones: 444 x 328 x 240 mm.
– Normas: EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1; UL 1741 en la versión QUA482501102.
– Garantía del fabricante: 5 años.

Instalación
El Quattro se conecta de forma fija al tablero eléctrico, al generador y al banco de baterías de 48 V. Entrega 120 V monofásico: para una instalación de 120/240 V de fase dividida, como la acometida típica en Panamá, se necesitan dos unidades configuradas en fase dividida. Debe instalarlo y configurarlo personal calificado. TEPSA ofrece el diseño del sistema, la instalación y la configuración.

En TEPSA le asesoramos en el diseño de su sistema de respaldo de energía: inversor/cargador, baterías, generador, monitoreo y paneles solares.
